简要说明

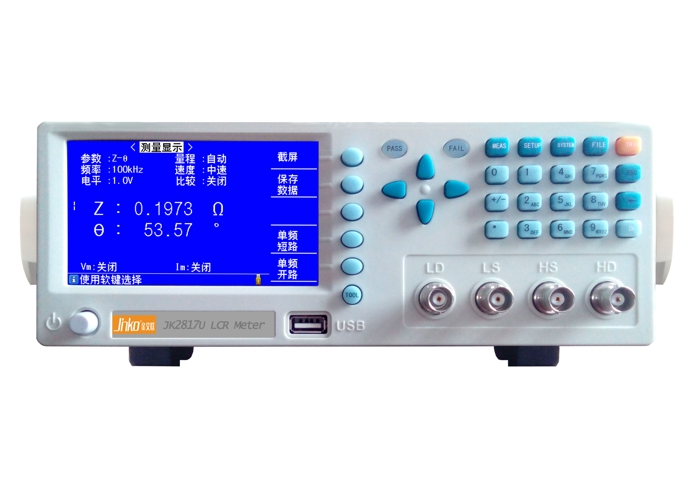

JK2816U是一款用于对各种电子元器件进行检验的多功能LCR数字电桥。采用4.3英寸TFT LCD显示器，显示简洁、布局典雅。是一种高速、宽频、6位测试分辨率的阻抗测量仪，12Hz-200kHz频率以及0.05%的精度可满足各种场合元件参数检测的需求。是一种高的测试仪。
性能特点
■ 全新32位核心处理器，数据完全比对国外设备
■ 4.3英寸真彩TFT显示器
■ 12Hz－200 kHz
■ 0.05%的基本测量准确度，测试速度快(75次/秒)
■ 测试电压或电流的自动电平控制ALC功能
■ 30 Ω, 100 Ω,10/100,10/CC四种不同信号源输出阻抗
■ 内建比较器, 十档分选及档计数功能
■ 10点列表扫描功能
■ 多参数测试功能
■ 内部100组设定文件，U盘500组测试文件保存或调用
■ 0V, 1.5V及2V内部直流偏置电压
■ 可通过USB HOST来实现仪器软件版本的升级和更新
■ U盘实时保存数据,可支持格式FAT16, FAT32文件系统
■ 标配RS232C，USB HOST，USB DEVICE，脚踏接口，耳机口；选配HANDLER、GPIB
|
型号
|
JK2816U
|
|
测试参数
|
| Z|, |Y|, C, L, X, B, R, G, D, Q（deg), θ(Rad) DCR
|
|
测试频率
|
12Hz~200kHz，zui小步进0.1mHz
|
|
基本测量准确度
|
0.05%
|
|
等效电路
|
串联, 并联
|
|
数学功能
|
值偏差, 百分比偏差
|
|
量程方式
|
自动, 保持, 手动选择
|
|
触发方式
|
内部, 手动, 外部, 总线
|
|
测量速度（≥1kHz）
|
快速: 75次/秒, 中速: 12次/秒, 慢速: 3次/秒
|
|
平均次数
|
1—255
|
|
延时时间
|
0—60s, 以1ms步进
|
|
校准功能
|
开路/ 短路/ 负载
|
|
测试端配置
|
五端
|
|
列表扫描
|
4点列表扫描功能
|
|
显示方式
|
直读，Δ，Δ%，V/I（被测电压/电流监视）
|
|
显示器
|
6位分辨率，4.3英寸LCD显示器
|
|
输出阻抗
|
30 Ω, 100Ω,可选择
|
|
测试信号电平
|
正常：5 mV－2V /5V 准确度：10%，1 mV步进
恒电平：10 mV－1 V 准确度：5%，1 mV步进
|
|
直流偏置源
|
0V，1.5V，2V，准确度：1%(定制)
|
|
显示范围
|
|
|Z|, R, X
|
0.01mΩ — 99.9999 MΩ
|
|
DCR
|
0.001 mΩ — 99.9999 MΩ
|
|
|Y|, G, B
|
0.00001µS — 99.9999 S
|
|
C
|
0.00001 pF — 9.9999 F
|
|
L
|
0.00001 µH — 9999.99 H
|
|
D
|
0.00001 — 9.9999
|
|
Q
|
0.00001 — 9999.9
|
|
θ (DEG)
|
-179.999º — 179.999 º
|
|
θ (RAD)
|
-3.14159 — 3.14159
|
|
其他
|
|
比较器功能
|
十档：（九档合格，一档不合格），另有一个附属档AUX
|
|
存储器
|
100组内部仪器设定供存储/调用，外部500组
|
|
接口
|
标配RS232C、USB HOST、USB DEVICE； 选配HANDLER、GPIB、耳机接口，脚踏接口
|
JK2816U LCR数字电桥厂家
|
标准配件
|
|
可选配件
|
|
|
26004-1
|
四端开尔文测试电缆
|
26009B
|
SMD测试钳
|
|
26005B
|
四端测试盒
|
26008A
|
SMD测试盒
|
|
26010
|
镀金短路片
|
通信软件定制
|
|
|
型号
|
JK2826
|
JK2828
|
JK2819
|
JK2816U
|
JK2817U
|
|
测试频率
|
20Hz－5MHz
0.01Hz分辨率
|
20Hz－2MHz
0.01Hz分辨率
|
20Hz－500kHz
0.01Hz分辨率
|
12Hz－200kHz
|
100Hz 1kHz 10kHz 30kHz, 40kHz 50kHz,60kHz, 100kHz 120kHz 150kHz
|
|
测试参数
|
|Z|, |Y|,C,L,X,B,R,G,D, Q,θ,DCR
|
L,C, R, | Z|, D, Q，X，ESR，θ（Deg），θ（Rad）
|
|
基本测量准确度
|
0.05%
|
0.1%
|
|
等效电路
|
串联, 并联
|
|
数学功能
|
值偏差, 百分比偏差
|
|
量程方式
|
自动, 保持, 手动选择
|
|
触发方式
|
内部, 手动, 外部, 总线
|
|
测量速度（≥1kHz）
|
快速: 75次/秒, 中速: 12次/秒, 慢速: 3次/秒
|
|
平均次数
|
1—255
|
|
延时时间
|
0—60s, 以1ms步进
|
|
校准功能
|
开路/ 短路/ 负载
|
|
列表扫描
|
10点列表扫描功能
|
4点列表扫描功能
|
|
显示方式
|
直读，Δ，Δ%，V/I（被测电压/电流监视）
|
|
|
显示器
|
800×480 RGB7英寸16: 9 TFT LCD显示器
|
6位显示，
4.3英寸真彩
|
5位显示，4.3英寸真彩
|
|
测试信号
|
|
输出阻抗
|
30 Ω, 50 Ω,100 Ω, 10 /CC可选择
|
30 Ω, 100Ω可选择
|
|
测试信号电平
|
正常：5mV－2 V 准确度：10%，1 mV步进
恒电平：10mV－1 V准确度：5%，1 mV步进
|
0.1V、0.3V、1V
|
直流
偏置源
|
内部
|
0V，1.5V，2V，准确度：1%
|
无
|
|
选配
|
±5V（±100mA）直流偏压源选件
|
无
|
|
1A：0-1A直流偏流源选件
|
无
|
|
显示范围
|
|
|Z|, R, X
|
0.01mΩ —99.9999 MΩ
|
0.1mΩ —99.999MΩ
|
|
DCR
|
0.001 mΩ —99.9999 MΩ
|
无
|
|
|Y|, G, B
|
0.00001µS —99.9999S
|
无
|
|
C
|
0.00001pF —9.9999F
|
0.01 pF —9.9999F
|
|
L
|
0.00001µH —9999.99H
|
0.01 µH —99999 H
|
|
D
|
0.00001 —9.9999
|
0.0001 —9.9999
|
|
Q
|
0.00001 —9999.9
|
0.0001 —9999.9
|
|
θ(DEG)
|
-179.999º —179.999º
|
-179.99° —179.99°
|
|
θ(RAD)
|
-3.14159 —3.14159
|
-3.1416 —3.1416
|
|
其他
|
|
|
比较器功能
|
十档：（九档合格，一档不合格），另有AUX档
|
5档分选功能
|
|
多参数
|
可任意选择四个参数进行同时测量并显示
|
|
|
曲线扫描功能
|
多种测试条件下，对被测件进行图形扫描分选
|
无
|
|
存储器
|
内部存储、USB扩展存储
|
|
|
接口
|
标配RS232C、HANDLER、USB HOST，USB DEVICE、耳机接口、脚踏接口；可选GPIB、LAN
|
|
尺寸
|
375mm(宽）*135mm（高）*350mm(长）
|
|
净重
|
约7公斤
|
|
