JK9610A场效应管测试仪厂家

点击看大图

如果你感兴趣的话，可以电话：02169973262

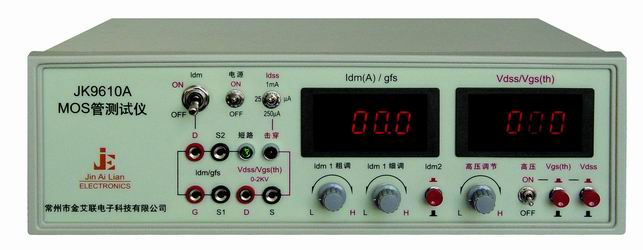

产品名称：JK9610A场效应管测试仪厂家

产品型号：JK9610A场效应管测试仪厂家

产品厂商：上海端懿电气科技有限公司

简单介绍

JK9610A场效应管测试仪厂家

JK9610A场效应管测试仪厂家的详细介绍

JK9610A场效应管测试仪厂家

9610A和9612的区别：
9610A可以测三个参数：A:击穿电压VDSS 开启电压VGS Gfs跨导
B:三个参数只能一项一项测
9612可以测三个参数：A:开启电压VGS Gfs跨导通态电阻Ron 间电容Cir 四个参数一起测
B:效率高,
C:带分选报警适合大批量来料检验
功率场效应管测试仪/MOS管测试仪 /MOS管分选仪/MOS管配对仪深圳JK9610A场效应管测试仪上海JK9610A场效应管测试仪常州JK9610A场效应管测试仪 JK9610A场效应管测试仪价格
JK9610A场效应管测试仪销售 JK9610A场效应管测试仪参数 JK9610A场效应管测试仪报价JK9610A场效应管测试仪厂家
一、概述
JK9610A型功率场效应管测试仪，是一种新颖的全数字显示式功率场效应管参数测试装置，可用于标称电流约在2-8，功率在300W以内的N沟导功率场效应管主要参数的测试。它可以准确测量击穿电压 VDSS、栅开启电压VGS（th）和放大特性参数跨导Gfs，尤其是跨导Gfs的测试电流可以达到50A，由于采用脉冲电流测试法，即使在大电流测试时也不会对被测器件造成任何损坏，更可以在大电流状态下对场效应管进行参数一致性的测试（配对）；仪器完全可用于同等电流等级的IGBT参数的测量；仪器还是一台性能十分优越的电子元器件耐压测试装置，其测试耐压时的漏电流有1mA、250uA、25uA 三挡可以选择。仪器主要用于功率场效应管和IGBT的质量检验、参数的配对及其它电子元器件的耐压测试之用。仪器分N沟导型测试仪和P沟导型测试仪两种。仪器外型美观、性能稳定、测量准确、操作简单、使用安全方便。
二、主要技术性能
1、击穿电压VDSS测量范围： 0—1999V，精度：≤2.5% 。
2、IDSS可分三挡选择： 1mA、250uA、25uA 。
3、栅开启电压VGS（th）测量范围： 0—10V。精度：≤5% 。
4、Gfs跨导测试电流Idm：不小于1—50 A连续可调，精度：≤10 % 。
5、Gfs跨导测试范围：1—100 。
三、主要测试功能
1、功率场效应管的击穿电压VDSS、栅开启电压VGS(th)、跨导Gfs的测试。
2、IGBT的击穿电压V(BR)ces、栅开启电压VGE(th)、跨导Gfs的测试。
3、功率场效应管和IGBT在50A以下的任意电流状态下一致性的测试，可用于配对。JK9610A场效应管测试仪厂家
4、对其它更大电流和功率的场效应管及IGBT的测试：（见下面介绍）。
5、各类晶体三管、二管、稳压管击穿电压的测试。
6、压敏电阻电压的测试等。
四、测试盒与测试线
1、利用测试盒可以方便的测试TO-126、TO-220、TOP-3等类似封装的功率场效应管和IGBT。
2、利用测试线可以测量其它金属类、模块类等封装形式的功率场效应管和IGBT。

测试实例

型号		击穿电压 Vdss	开启电压 Vgs(th)	跨导S Gfs	Gfs 测试电流	标称电流 ID	标称功率 PD	封装
IRF640	基本参数	200V	2-4V	≥6.8	11A	18A	150W	TO-220
	实测参数	225V	3.0V	12	11A
IRF1010	基本参数	60V	2-4V	≥69	50A	84A	200W	TO-220
	实测参数	66V	3.2V	67	50A
IRF3205	基本参数	55V	2-4V	≥44	62A	110A	200W	TO-220
	实测参数	60V	2.9V	68	60A
FQP70N08	基本参数	80V	2-4V	41	3	70A	155W	TO-220
	实测参数	86V	3.2V	46	3
75NF75	基本参数	75V	2-4V	20	40A	80A	300W	TO-220
	实测参数	81V	3.6V	52	40A
IRFP064	基本参数	55V	2-4V	≥42	59A	110A	200W	TO-3P
	实测参数	67V	2.5V	57	60A
2SK1120	基本参数	1000V	2.5-5V	4	4A	8A	150W	TO-3P
	实测参数	1086V	2.3V	5	4A
G160N60	基本参数	600V	3.5-6.5V	*	80A	160A	250W	TO-247
	实测参数	626V	3.9V	35	60A
H40T120	基本参数	1200V	5-6.5V	21	40A	7	270W	TO-247
	实测参数	1390V	5.7V	20	40A
60N170D	基本参数	1700V	3.5-7.5V			60A	200W	TO-247
	实测参数	1798V	4.8V	30	60A
