由于密封不良，动作记数器在运行中可能进入潮气或水分，使内部元件锈蚀，导致记数器不能正常动作，所以《规程》规定，每年应检查1次。现场检查记数器动作的方法有电容器放电流支、交流法和标准冲击电流法。研究表明，以标准冲击电流法为可靠，其原理接线如图2所示。

将冲击电流发生器发生的8／20μs、100A的冲击电流波作用于动作记数器，若记数器动作正常，则说明仪器良好，否则应解体检修。例如某电业局曾用此法对27只记数器进行检测，其中有3只不动作，解体发现内部元件受潮、损坏。
《规程》规定，连续测试3～5次，每次应正常动作，每次时间间隔不少于30s。测试后记录器应调到0。

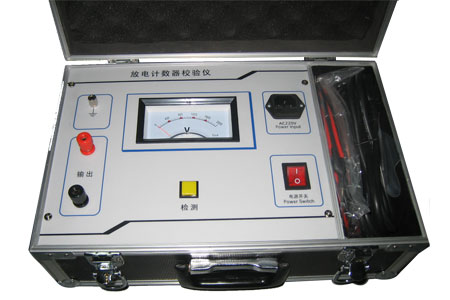

 避雷器放电计数器校验仪

1. 将仪器输出端与避雷器计数器两端相连（连结线要尽量短），红色端接上端，黑色端接地端。
2. 将电源线接好后，检查仪器及接线是否正确，确认无误后即可开始试验。
3. 合上电源开关（电源灯亮），待表头充电到600V以上后，即可开始校验。
4. 按下核验键，输出电压立即下降，此时可观察计数器的动作情况。
5. 如需多次试验，可待输出电压达到稳定值时，再按校验键，并观察计数器的动作情况。
6. 检验完毕后，立即关掉电源，待输出电压完全回零时，才能拆除接线。
7. 如按检验键、，输出电压没有下降，应关掉电源，待电压指示回零后， 检查是否回路有断点，或者是放电计数器不适合技术指标中规定的型号。
