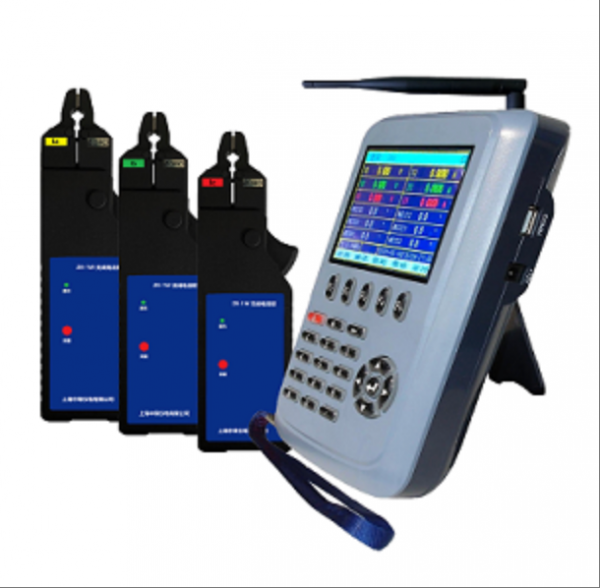

MG3001W+型三相多功能无线相位伏安表
如果你感兴趣的话，可以电话：02169973262
产品名称：MG3001W+型三相多功能无线相位伏安表
产品型号：
产品厂商：上海端懿电气科技有限公司
简单介绍
MG3001W+型三相多功能无线相位伏安表该仪器具备智能化仪器的特点（测量/存储/查询/输出/打印/无线通讯等功能），主机与电流钳无线连接，现场使用更为便捷可靠，是集多功能测量、自动切换量程、实测数据无线采集、数组存储，可与有线通用电流钳、无线二次是你一次钳、零序电流钳，高低压变比钳等多种钳表组合。
MG3001W+型三相多功能无线相位伏安表的详细介绍
MG3001W+型三相多功能无线相位伏安表该仪器具备智能化仪器的特点（测量/存储/查询/输出/打印/无线通讯等功能），主机与电流钳无线连接，现场使用更为便捷可靠，是集多功能测量、自动切换量程、实测数据无线采集、数组存储，可与有线通用电流钳、无线二次是你一次钳、零序电流钳，高低压变比钳等多种钳表组合。
【显示参数】Ua\Ub\Uc\Ia\Ib\Ic\ΦUaUb\ΦUbUc\ΦUaUc\ΦIaIb\ΦIbIc\ΦIaIc\ΦUaIa\ΦUbIb\ΦUcIc\ΦUaIb\ΦUaIc\CosΦa\CosΦb\CosΦc\CosΦ\Hz
MG3001W+型三相多功能无线相位伏安表主要指标
> 电压 0-500V > 电流 1mA-20A
> 相位 0-360度 > 频率 45-65Hz
> 精度 0.5级 > 通道 3路电压/6路电流
> 相位 0-360度 > 频率 45-65Hz
> 精度 0.5级 > 通道 3路电压/6路电流
MG3001W+型三相多功能无线相位伏安表主要特点
- 主机采用3.4寸彩色LED彩色液晶显示屏，界面显示清晰直观；
- 整套仪器由主机、有线电流钳、无线电流钳组成，电流钳与主机无线连接现场使用更为方便，有线/无线测量双测量模式可自由切换；
- 实时测量三相电压、电流、相位、功率因数、频率及六角向量图；
- 仪器测量精度高，测量范围宽5V～600V/1mA～20A范围内准确测量相位；
- 可设置PT、CT变比通过二次测量，自动换算成一次侧电参数；
- 向量图基准可设置X轴、Y轴，12点、11点、3点，符合各种接线方式。
- 相位基准可设置U0、U1、常规。
- 自动判别线路负载特性，自动判别三相三线及三相四线共1008种电能表接线错误，指出错误位置及更正系数；
- 测量结果有向量图、表格等多种显示方式，同屏显示多个参数，测量数据一目了然；
- 主机采用锂电池供电时，仪器可连续工作18-30小时；待机时间≥60小时，充电次数≥500次；
- 无线电流钳采用1.5V通用镍氢电池7#4节，更换更为方便；
- 内置存储器，能保存300 组测量数据，可查阅已保存的数据组及向量图；
- 仪器配备USB接口，通过U盘导出测量数据在计算机端对仪器数据直接进行浏览、导出、编辑、打印(A4幅面)、备份等功能，并可导出为标准EXCEL格式文件和生成实验报告；
- 电源自动节电管理功能，可自动关机或转入休眠状态；
- 内置时钟芯片，可准确记录、显示测量时间；
- 实现测试结果的浏览、查询功能，中文菜单与直接按键相结合，操作易学、易用；
- 内设帮助菜单，便于现场使用操作；
- 人性化设计，防脱落腕带，以防操作人员失手对仪器造成损坏；
- 采用超小型结构设计，手持式，体积小，重量轻。
- 可选配零序电流钳、高压无线变比钳形成多种组合，用于更多场合。
产品用途
1. 检测继电保护和母差保护系统二次回路接线，读取各组CT之间的相位关系；
2. 检测电能计费系统二次回路接线；
3. 自动检测电度表/户表接线，以判断电度表运行快慢，合理收缴电费；
4. 自动判别线路正反相序；
5. 电力线路多参数测量(U/I/Φ/P/Q/S/PF/Hz)；
6. 感性和容性电路负载特性判别；
7. 检查变压器接线组别；
8. 作为漏电流表使用等。
2. 检测电能计费系统二次回路接线；
3. 自动检测电度表/户表接线，以判断电度表运行快慢，合理收缴电费；
4. 自动判别线路正反相序；
5. 电力线路多参数测量(U/I/Φ/P/Q/S/PF/Hz)；
6. 感性和容性电路负载特性判别；
7. 检查变压器接线组别；
8. 作为漏电流表使用等。
技术指标
| 测量项目 | 量程 | 测量范围 | 最小分辨率 | 误差极限 |
| 交流电压 | 20V/200V/500V | 5V～600V | 0.001V | ±0.5%量程 |
| 交流电流 | 有线 1A | 1mA～1A | 0.1mA | ±(0.2%量程+0.3%读数) |
| 无线 5A/10A |
5mA～10A 10mA～20A |
0.1mA | ||
| 相位测量 | 0～360° |
5V～600V 1mA～20A |
0.1° | 1mA-1A/5V-10V ±2.0° |
| 10mA-20A/10V-600V ±1.0° | ||||
| 频率测量 | 50Hz | 45-65Hz | 0.01Hz | ±0.03Hz |
| 通讯方式 | USB、RS232、微功率无线 | |||
| 工作电源 |
主机 2200mAh/7.4V锂电池供电、适配器市电插座供电 无线电流钳 1.5Vx4节 7#碱性电池 |
|||
|
外形尺寸 及重量 |
主机外形尺寸：200×126×45mm 重量：680g 有线钳外形尺寸：142×42×18mm 钳口：Φ8mm 重量：180g/把 无线钳外形尺寸：193×54×25mm 钳口：Φ8mm 重量：280g/把 |
|||
